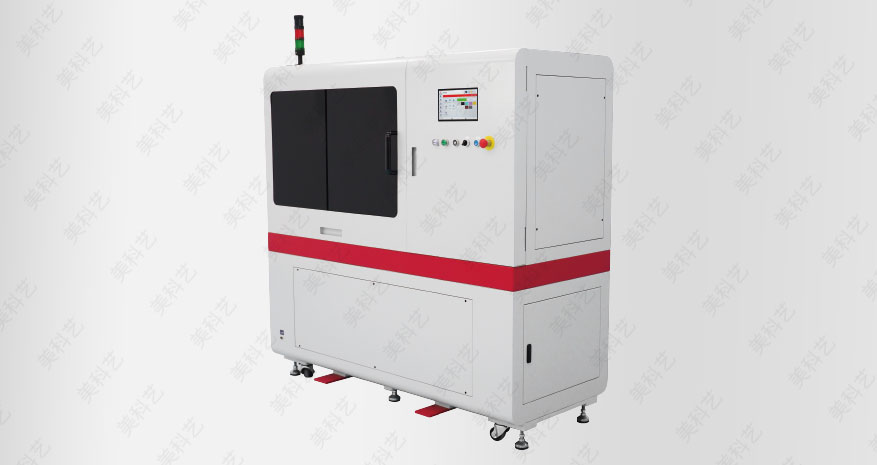

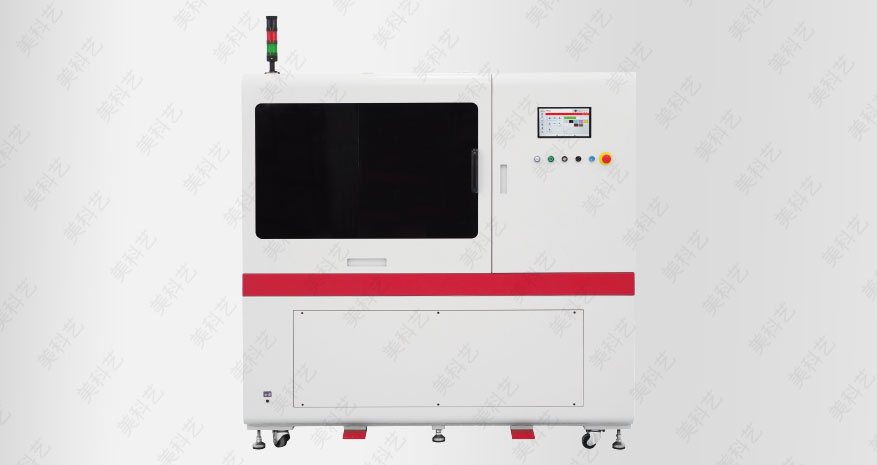

旋彩 TBCE
UV噴墨打印機
圓柱體及圓錐體360°無縫直噴
旋彩? TBCE是全新升級的工業級360°無縫旋轉UV噴墨打印機。美科藝在原有經典的旋轉打印機的基礎上，結合十余年研發經驗和用戶工廠的生產經驗，增加并完善了多項功能，提升了多項性能指標，使旋彩TBCE更適合實際生產要求。我們還提供與旋彩TBCE無縫連接工作的機械臂控制系統供客戶選擇，以實現瓶杯自動上下料。旋彩TBCE適用于各類圓杯、 圓瓶、紙筒、鐵罐、鋁罐等物體的直接打印，可廣泛應用于金屬、玻璃、紙質、木質和塑料等材料。
旋彩 TBCE
旋彩 TBCE
旋彩 TBCE
旋彩 TBCE功能特性
完整的無縫旋轉數碼打印系統
專為工業級裝飾及包裝印刷領域打造，100%自主研發制造，在十幾個工業級打印平臺上進行充分測試和整合。

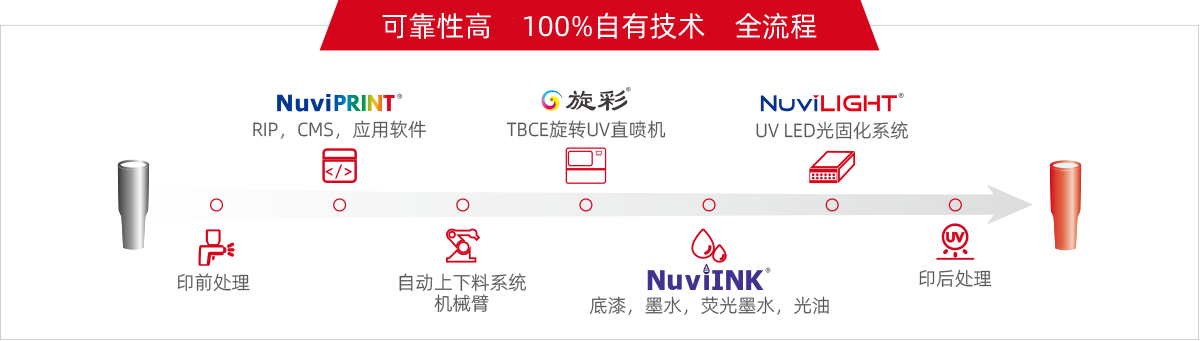

提供全鏈供應及技術支持服務，涵蓋設備-軟件-耗材-工藝包-技術培訓的閉環生態，是真正的一站式打印解決方案。

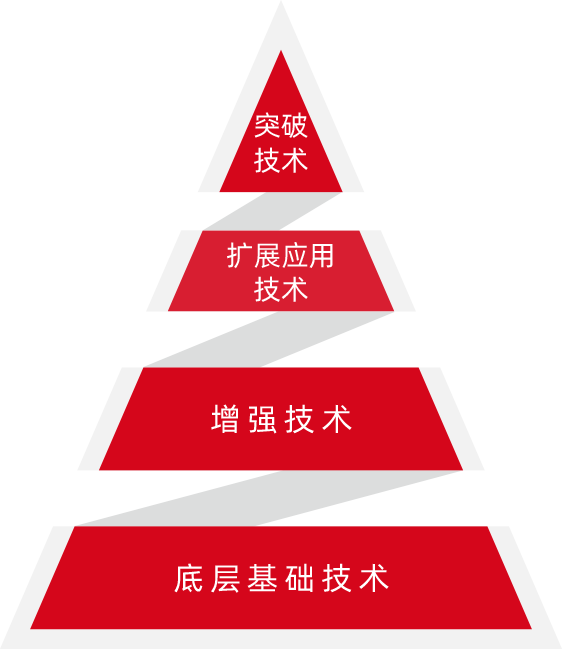

成熟的旋轉打印算法和技術
我們的“多重打印技術”最大程度地發揮噴頭所具有的性能。旋彩TBCE打印機實現了多項技術突破，從而在提高打印質量的同時，打印效率也獲得了大幅提升。高落差打印支持最大8毫米或10毫米的表面高度變化。超過推薦的距離進行打印是可能的，但高落差打印的質量受多種因素影響，實際效果會因環境、圖案、漸變、噴頭狀態、材料和表面輪廓的不同而有所不同。
U型打法
針對噴頭控制研發的獨有打印方法，從而獲得更優打印質量
浮雕打印、雙面裝飾
憑借精準的機械運動控制，實現多色及光油的多次套準，獲得邊緣銳利清晰的印品
墨點補償算法
確保圖像在圓錐體不同粗細部位呈現一致的視覺效果
噴頭漸進排列技術
創新的噴頭排列，結合軟件算法，實現高速旋轉打印
分段UV燈固化控制
同時打印白墨、彩墨和光油時，呈現完美的亮光效果，且生產率提高50%以上
可變數據打印
支持條形碼、二維碼、文本、數字、圖形、日期、時間、序列號和照片圖像等
墨點平衡轉換算法
確保在不同尺寸瓶杯上打印相同圖案時呈現一致的視覺效果
旋轉打印 Pass 技術
專為打印圓錐體和圓柱體而研發，實現高速度360°無縫旋轉打印

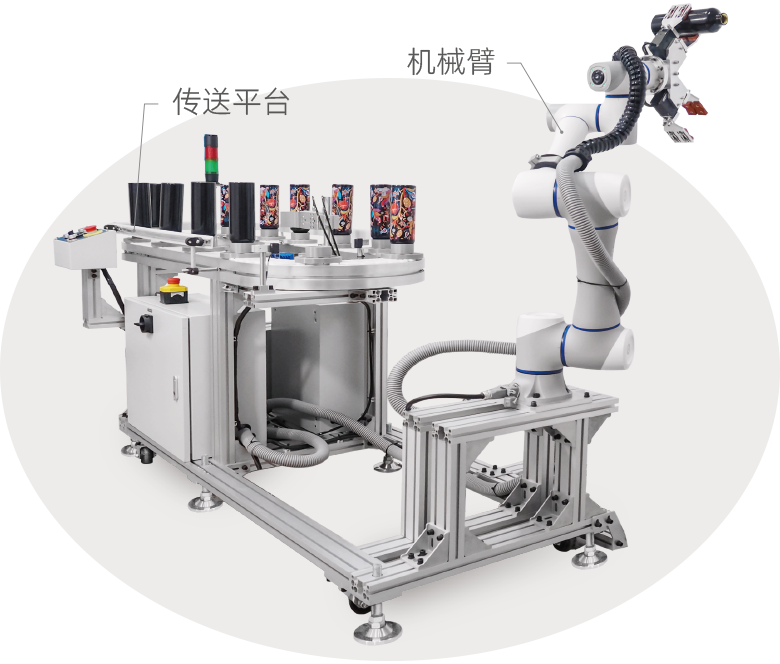

機械臂自動上下料系統（選項）
包括機械臂和傳送平臺，其與旋彩TBCE打印機無縫協作，實現高靈活性、高精度和高效率的自動上下料。

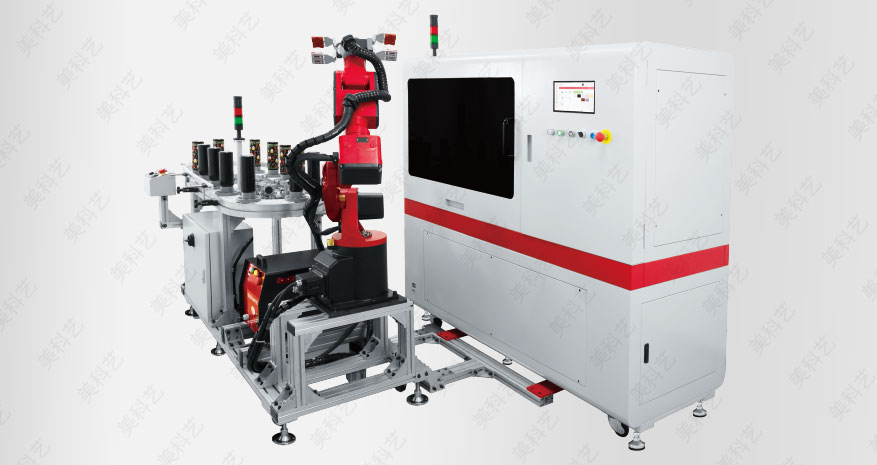

機械臂自動上下料系統（選項，CE版本）
機械臂控制系統包括機械臂和傳送平臺，其與旋彩TBCE打印機無縫協作，實現高靈活性、高精度和高效率的自動上下料。

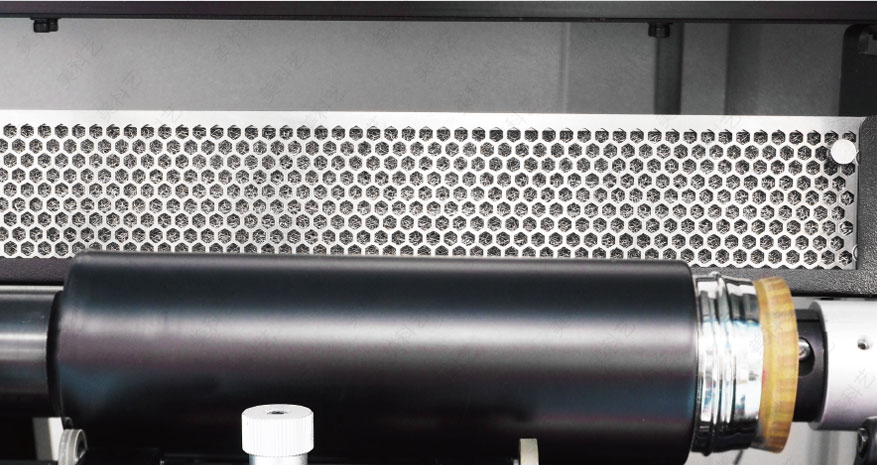

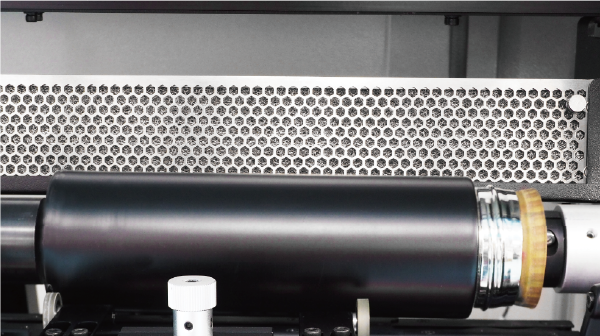

吸霧裝置
排霧和過濾系統去除并過濾打印區域中漂浮的墨水顆粒，以提供環保的操作區域和高質量的打印。

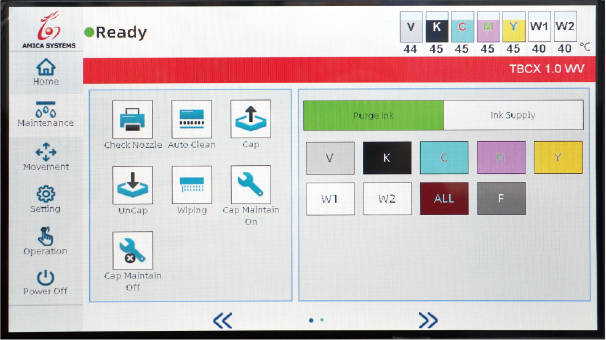

10”彩色LCD觸摸屏
觸摸屏寬25.4厘米，提供常用功能操作，界面簡潔直觀，操作方便快捷。

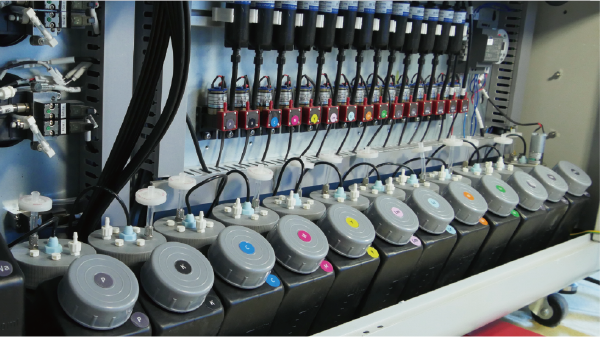

自動供墨系統
配備了液位傳感器，可監測、控制主墨罐或副墨罐墨水液位。

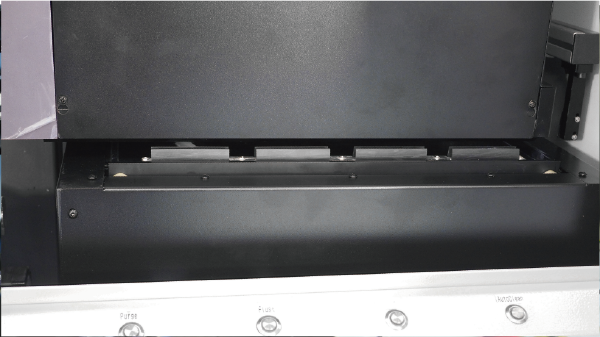

自動噴頭維護裝置
基于一體化的設計理念，小巧、簡潔的噴頭維護系統無需手動操作，可快速實現自動壓墨、刮墨和封蓋功能。
噴頭保護系統
實時監控噴頭是否會被剮蹭或暴露于UV光而堵塞，緊急情況下可及時停止小車運動，保證噴頭安全。

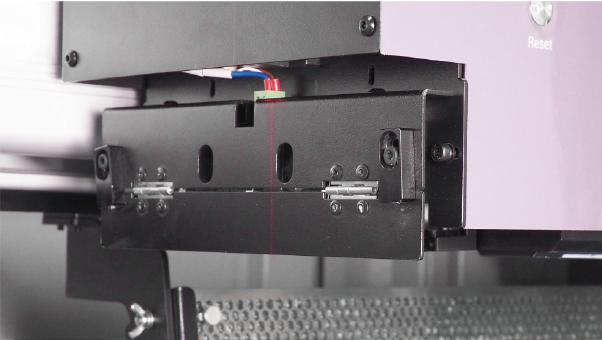

自動定位
定位功能可準確指示打印對象的位置，便于快速判斷打印區域，實現高效、精準的打印。
輪廓識別
輪廓識別功能具有分析被打印物體的形狀和捕獲其輪廓的能力，并可將捕獲的數據與軟件算法結合，確保精準地打印，尤其適用于異形物體。

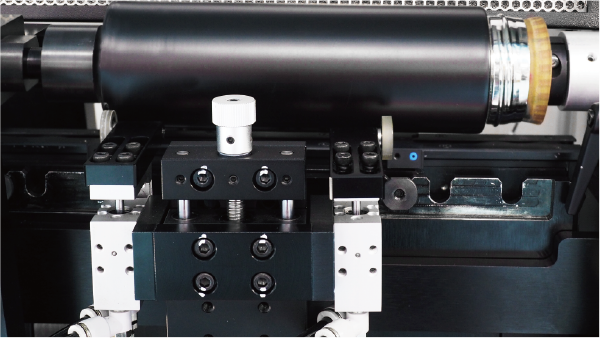

角度可調的治具接口裝置
接口裝置可與匹配不同杯型的治具連接，且可電動調節角度。具有電動頂瓶體和自動扶托功能。

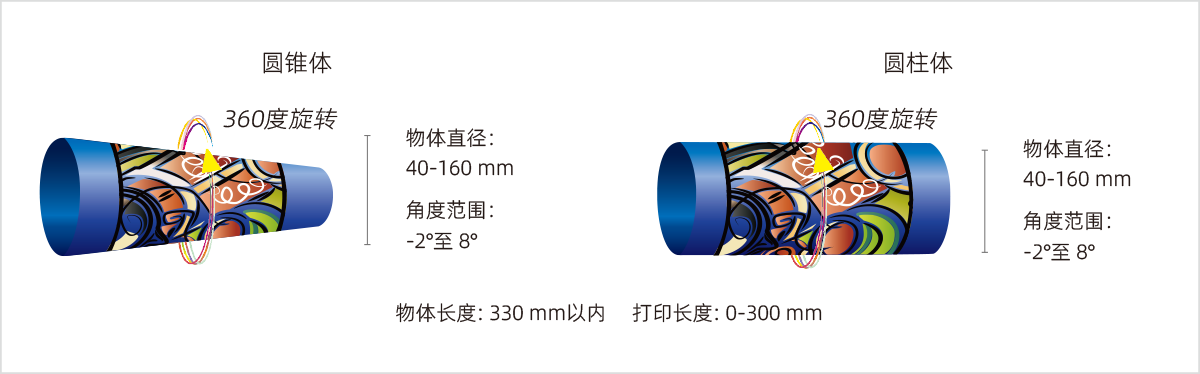

特殊治具結構
特殊的治具設計不僅支持長達330 mm的物體，而且打印短瓶體時，縮短了上下料時間，并確保能獲得高速旋轉的穩定性。

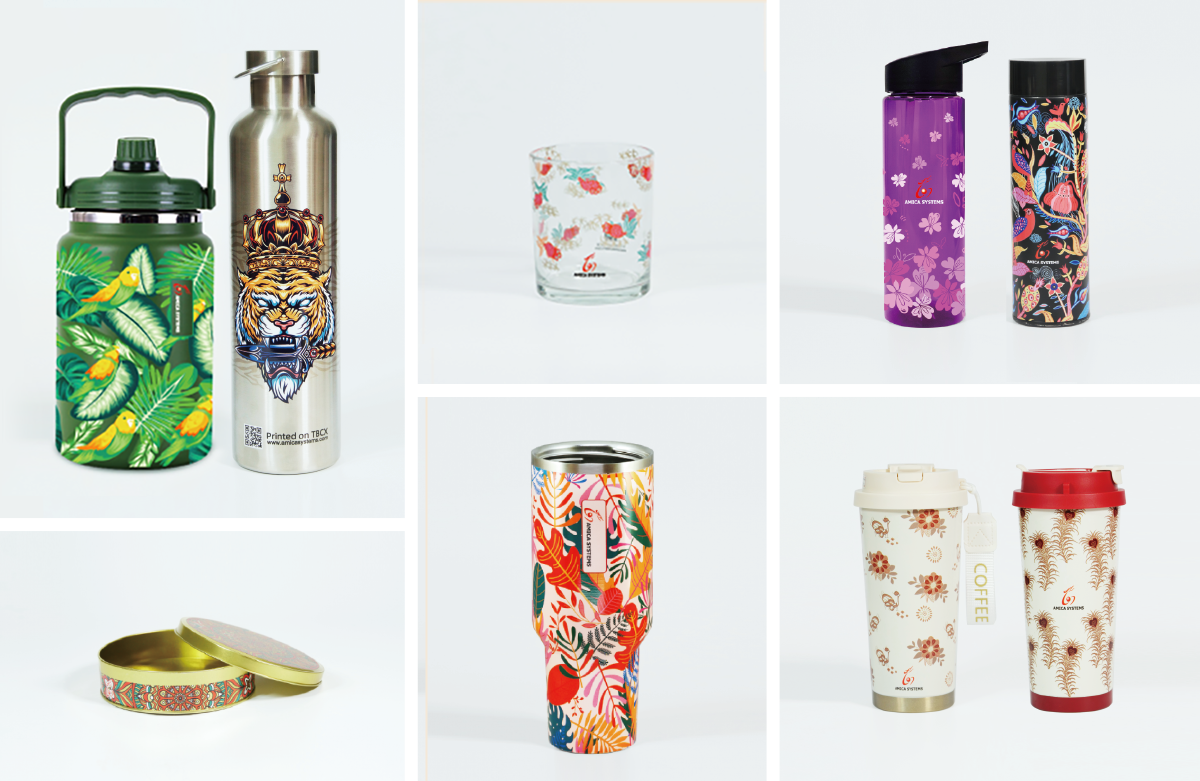

應用領域
裝飾： 保溫杯，車載杯，可樂杯，咖啡杯，錐形杯，玻璃杯等
包裝： 鋁罐，鐵罐，圓盒，容器，竹筒，紙筒等
技術參數
| 打印系統 |
DOD壓電灰度級噴頭 自動電壓和溫度控制 多重UV燈控制的UV-LED固化系統 標配8 W風冷UV-LED燈 選配12 W水冷UV-LED燈 |
|
| 供墨系統 |
UV可固化墨水 P + W + CMYK + LcLm 或 OrGr + V 每色1 L主墨罐 自動供墨系統；智能負壓控制系統 |
|
| RIP及用戶界面 |
NuviPRINT? Bottle RIP軟件 10”彩色LCD觸摸屏 打印機控制軟件 (PCS) |
|
| 接口類型 | 千兆以太網 | |
| 介質類型 |
支持白/ 黑/ 彩色圓錐體及圓柱體 適用于金屬、紙質、塑料、木質和玻璃等材料 |
|
| 支持的文件格式 |
主流桌面設計文件格式，包括 JPEG, TIFF, PDF, EPS 和 DCS |
|
| 操作環境 |
溫度: 16-28°C；濕度: 40-70% (推薦) 海拔: 1000 m以下；·氣源: 0.5-0.8 MPa 電源-TBCE: 單相220 V±10% (50/60 Hz, AC); 16 A; 3500 W 電源-機械臂自動上下料系統: 單相220 V±10% (50/60 Hz, AC); 4 A；880 W |
|
| 機器尺寸(長 × 寬 × 高) |
TBCE打印機：1730 × 700 × 1958 mm 機械臂自動上下料系統：2486 x 1292 x 1690 mm TBCE+機械臂自動上下料系統：2927 × 1966 × 1958 mm |
|
| 圓瓶直徑 | 圖像尺寸 | 打印顏色 | 600 × 900 dpi | 1200 × 900 dpi |
| 70 mm | 60 × 220 mm | CMYK | 218 | 129 |
| CMYKLcLm | 176 | 97 | ||
| W + CMYKLcLm | 144 | 79 | ||
| W + CMYKLcLm + V | 116 | 64 | ||
| 100 × 220 mm | CMYK | 185 | 107 | |
| CMYKLcLm | 153 | 86 | ||
| W + CMYKLcLm | 131 | 71 | ||
| W + CMYKLcLm + V | 106 | 58 | ||
| 80 mm | 250 × 251.3 mm | CMYK | 112 | 60 |
| CMYKLcLm | 97 | 51 | ||
| W + CMYKLcLm | 87 | 45 | ||
| W + CMYKLcLm + V | 75 | 39 |
* 打印效率因打印圖像尺寸，分辨率，顏色模式等因素變化而變化。
* 得益于獨特的技術，旋彩TBCE打印機可顯著提高打印效率，尤其是對于大幅面圖像。
應用軟件

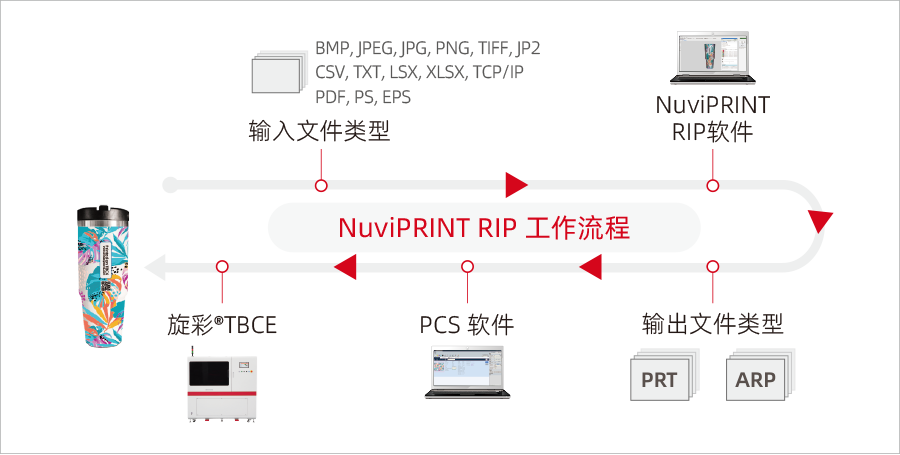

NuviPRINT RIP工作軟件無縫連接后續打印機控制軟件，極大簡化工作流程。它具有良好的擴展性，提供多種可選模塊，如2.5D浮雕打印和可變數據打印。支持直接輸入圖像文件，矢量文件和可變數據文件。
|
NuviPRINT? Bottle RIP軟件
打印機控制軟件 - PCS
|
|
配套墨水
如果您正在尋找一款可打鮮艷圖像并能用于廣泛打印材料的墨水， NuviINK? 將能滿足您的需求！
搭配理光噴頭使用：
