旋彩 TBC
圓柱體及圓錐體360° 無縫旋轉直噴
旋彩? TBC 是專為圓柱體及圓錐體直噴而設計的工業級彩色UV-LED噴墨打印機，適用于杯子、 圓瓶、鐵罐、鋁罐等物體的打印，可廣泛應用于金屬、玻璃、紙質、木質和塑料等多種材料。旋彩? TBC打印機也提供機械臂自動化系統以完成瓶杯的自動上下料，供客戶選擇。
與移印、絲印、標簽印刷等傳統印刷技術相比，TBC打印機具有無需制版、印前準備簡單、 交貨周期短等突出優點。
經過十余年研制經驗和應用經驗的累積，旋彩? TBC不斷更新?lián)Q代，成為市場上的經典機型，是短版印刷、定制化印刷及包裝打樣的理想選擇。
旋彩 TBC
旋彩 TBC
旋彩 TBC
旋彩 TBC功能特性

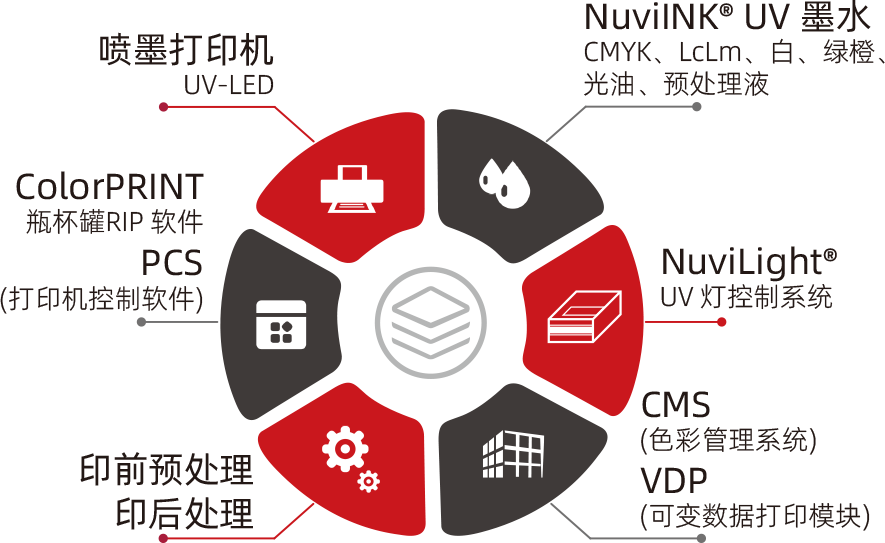

完整的數碼打印系統

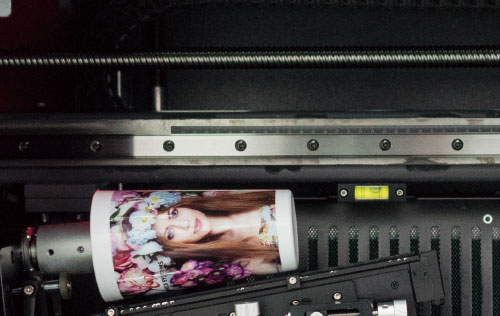

角度可調的治具接口裝置
旋彩? TBC配備標準的治具接口，用戶可根據待打印物體的形狀、尺寸、結構等配置相應的治具，安裝于接口，從而緊固待打印物體，確保打印過程中高速平穩旋轉，同時，實現方便快捷的上、下料及迅速準確的定位。
搭配角度調節裝置，無論是時尚的圓錐型開口杯，還是簡潔的圓柱型保溫杯，旋彩? TBC都能為您呈現高質量的彩色打印成品。

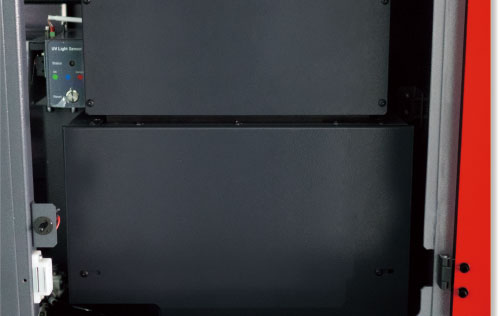

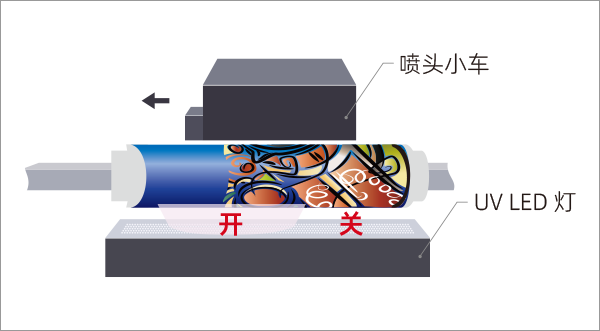

分段UV固化控制，獲得最大打印效率
UV燈的照射區域被分為若干部分，每個部分都可被單獨地控制激活。此功能可實現同時打印白墨、彩墨和光油，并呈現完美的亮光效果。當需要用光油打印時，與以前的技術相比，打印生產率平均提高了50% 以上。
圓柱體及圓錐體完美的360°無縫旋轉打印
針對圓錐體和圓柱體噴墨打印的特殊性而特別研發的“旋轉打印 Pass 技術 (RPPM)”和“噴頭漸進排列技術”，賦予 TBC 在打印圓錐體和圓柱體時擁有令人贊嘆的打印速度和打印質量。
“墨點平衡轉換算法”確保在不同尺寸的圓瓶或杯子上打印相同內容時呈現出相同的視覺效果。
TBC還使用了“墨點補償算法”，可避免圖像在圓錐體不同粗細部位產生變形，并確保呈現卓越的視覺效果。

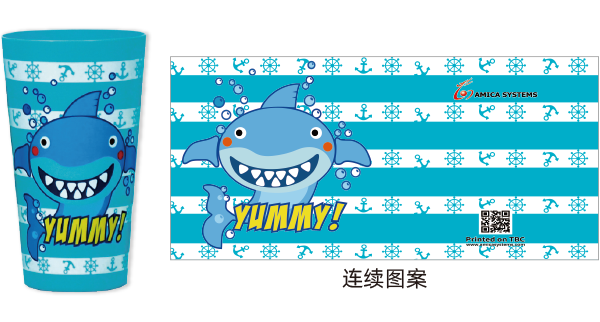

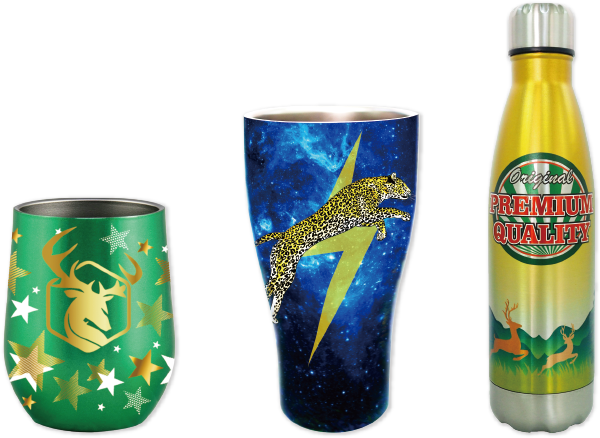

360° 無縫打印
無縫隙無重疊
雙面裝飾

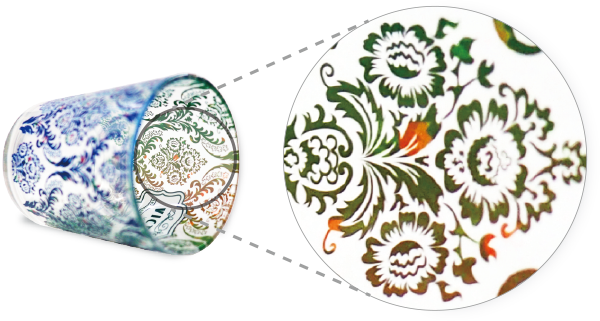

打印在透明材料上

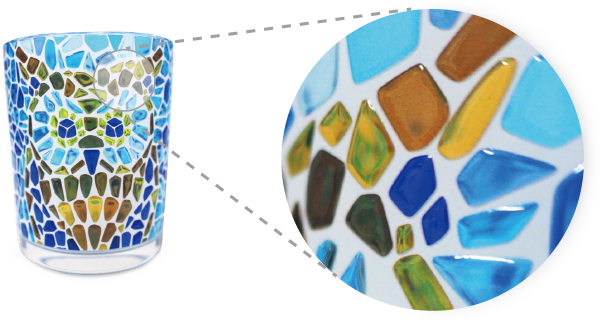

浮雕打印
打印在蠟燭玻璃杯上
高落差打印
打印在不規則或不平整的表面上

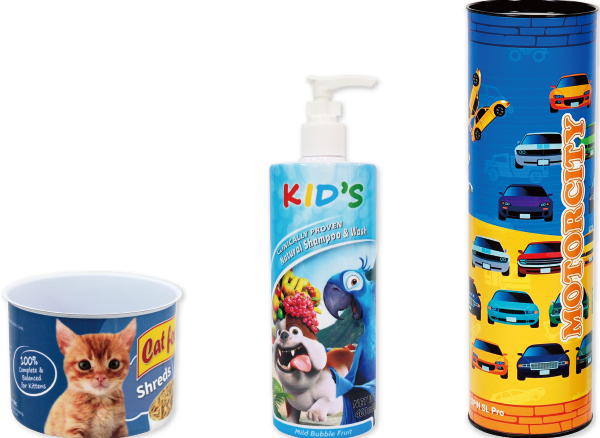

包裝應用
用于短板印刷、
定制化印刷及包裝打樣

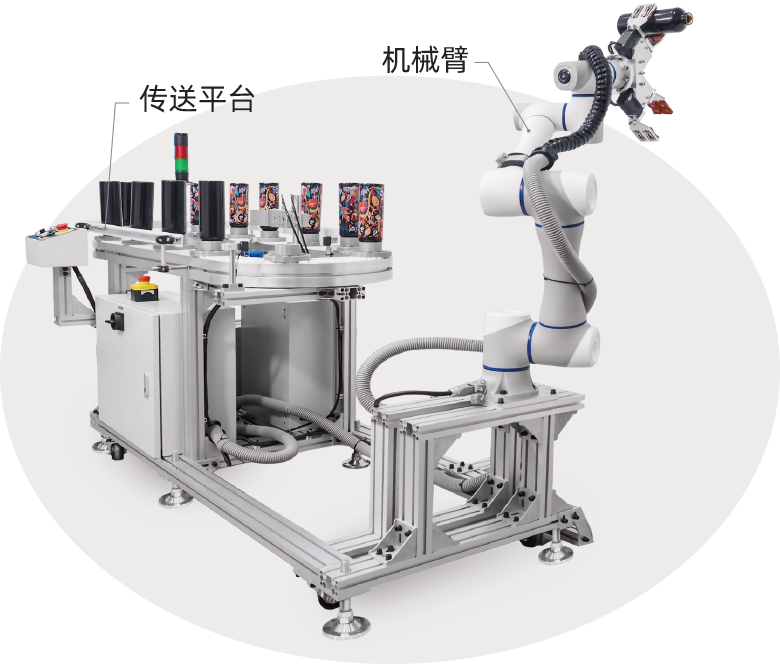

機械臂自動上下料系統（選項）
包括機械臂和傳送平臺，其與旋彩? TBC旋轉打印機無縫協作，實現高靈活性、高精度和高效率的自動上下料。

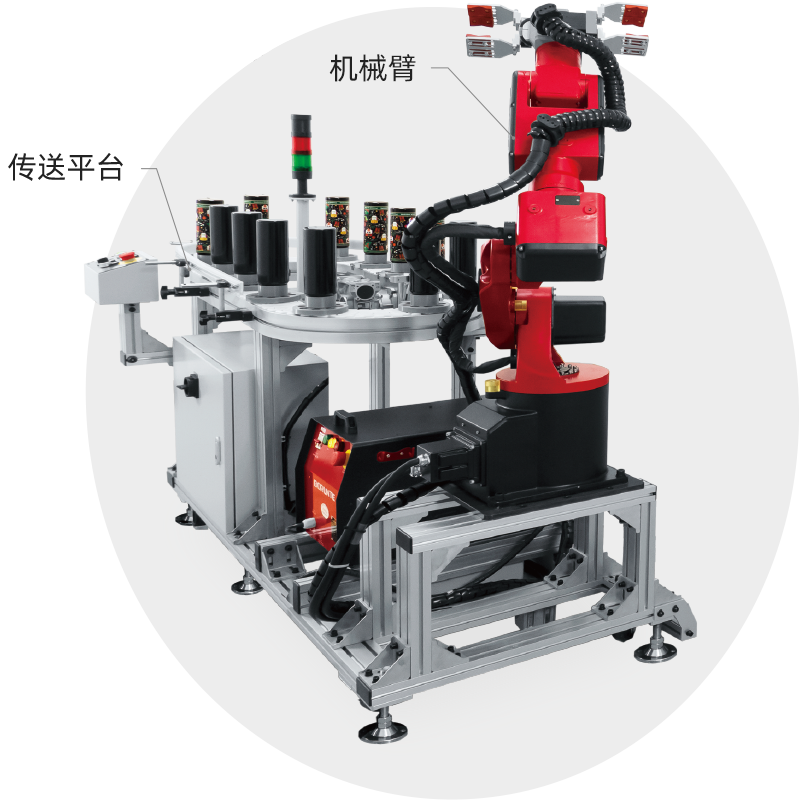

機械臂自動上下料系統（選項，CE版本）
包括機械臂和傳送平臺，其與旋彩? TBC打印機無縫協作，實現高靈活性、高精度和高效率的自動上下料。
基于一體化的設計理念，小巧、簡潔的噴頭維護系統無需手動操作，可快速實現自動壓墨、刮墨和封蓋功能。

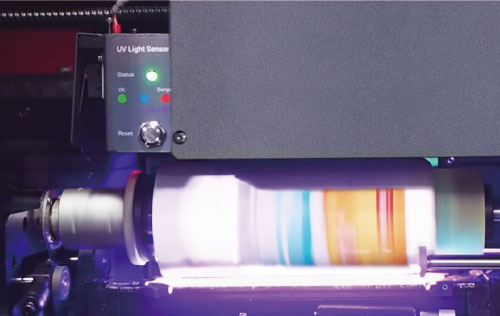

自動噴頭保護系統實時監控噴頭是否會被剮蹭或暴露于UV光而堵塞，緊急情況下及時停止打印小車的運動，有效保障噴頭安全。
定位傳感器可準確指示打印對象的位置，便于快速判斷打印區域，實現高效、精準的打印。
應用領域
裝飾：可用于各種瓶、杯、罐、容器等產品的裝飾圖案印刷
包裝：可用于食品、化妝品、玩具、圍巾、床上用品、浴巾等產品的包裝印刷
技術參數
| 打印系統 |
DOD壓電式灰度級噴頭， 自動電壓及溫度控制 含多種UV燈控制的UV-LED 固化系統 |
|
| 介質類型 |
支持白色/ 黑色/ 彩色的圓錐體及圓柱體 適用于金屬、紙質、塑料、木質和玻璃等材料 |
|
| 供墨系統 |
UV可固化 C, M, Y, K, 白墨, 光油, 和底油 每色1L主墨罐 自動供墨系統 智能負壓控制系統 |
|
| 操作環境 |
溫度: 16-28°C；濕度: 40-70% (推薦) 海拔: 1000 m 以下；氣源: 0.5-0.8 MPa 電源 - TBC打印機：?jiǎn)蜗?20 V±10% (50/60 Hz, AC)；3 A；660 W 電源 - 機械臂自動上下料系統：?jiǎn)蜗?20 V±10% (50/60 Hz, AC)；4A；880 W |
|
| RIP及用戶界面 |

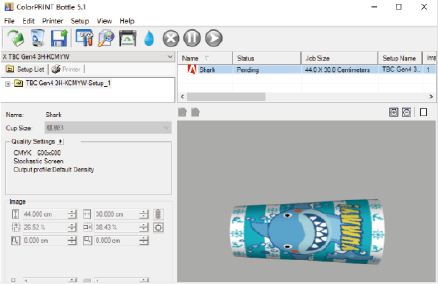

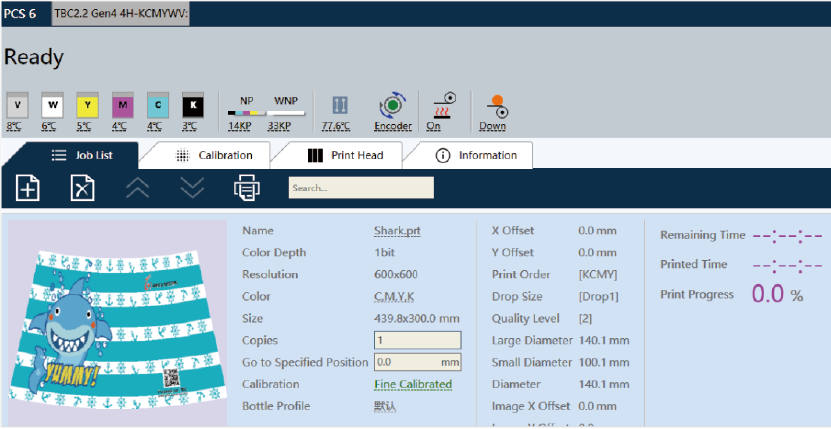

ColorPRINT 瓶杯罐 RIP 軟件 彩色LCD控制面板 打印機控制軟件（PCS） |
|
| 支持的文件格式 | 主流桌面設計文件格式， 包括JPEG、 Tiff、PDF、 EPS和DCS | |
| 接口類型 | 千兆以太網接口 | |
|
打印機型號 |
旋彩? TBC |
||
|
打印對象 |
形狀 |
圓錐體及圓柱體 |
|
|

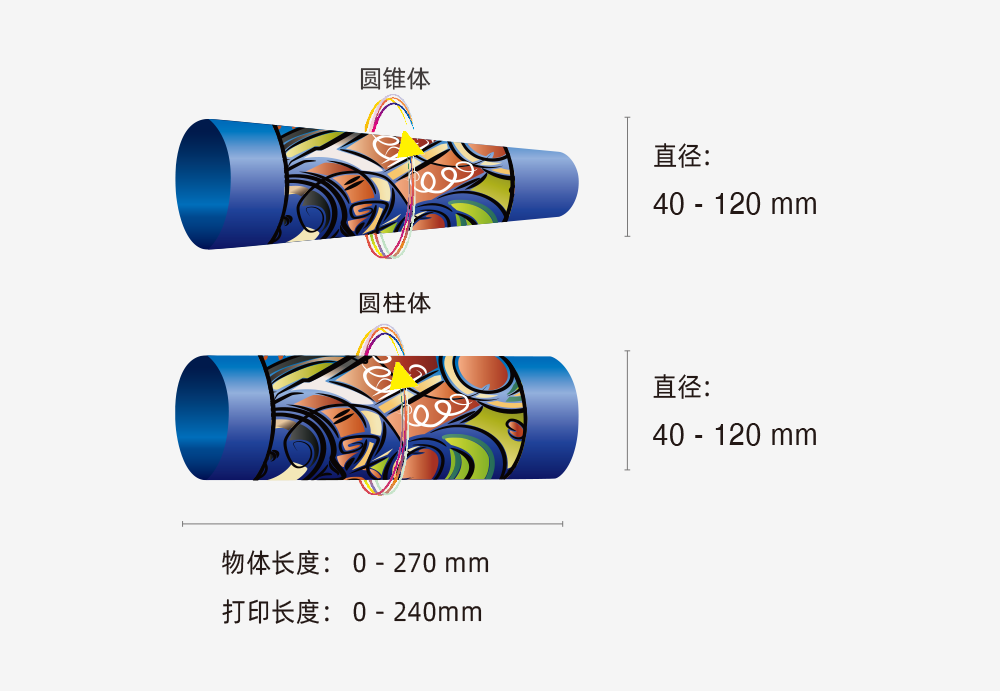

尺寸 |
長度：0 - 270mm 口徑: 40 - 120 mm 底徑: 40 - 120 mm |
||
|
物體旋轉角度 |
360° |
||
|
打印尺寸 |
送料方向 (R軸): 整個物體表面 噴頭運動方向 (Y軸): 打印長度≤240 mm |
||
|
機器尺寸 (長 × 寬 × 高) |
TBC: 1373 × 670 × 1654 mm 機械臂自動上下料系統: 2405 × 1245 × 1690 mm TBC + 機械臂自動上下料系統: 2567 × 1674 × 1690 mm |
||
|
圓瓶直徑 |
圖像尺寸 |
打印分辨率 |
打印顏色 |
打印效率* 單位: 瓶/ 小時 |
|
| 生產模式 |
質量模式 |
||||
|
70mm |
60 × 220 mm |
600 × 900dpi |
CMYK |
230 |
188 |
|
W + CMYK |
206 |
159 |
|||
|
W + CMYK + V |
169 |
131 |
|||
|
100mm × 220mm |
600 × 900dpi |
CMYK |
196 |
166 |
|
|
W + CMYK |
189 |
141 |
|||
|
W + CMYK + V |
164 |
121 | |||
* 打印效率包含手動上料、打印、光固化及下料時間，且隨打印圖像尺寸、分辨率、顏色模式等因素變化而變化。
* 此處數據為實現分段UV固化控制時的打印效率。
應用軟件
|
|
|
 |
配套墨水
如果您正在尋找一款可打鮮艷圖像并能用于廣泛打印材料的墨水， NuviINK? 將能滿足您的需求！
搭配理光噴頭使用：
