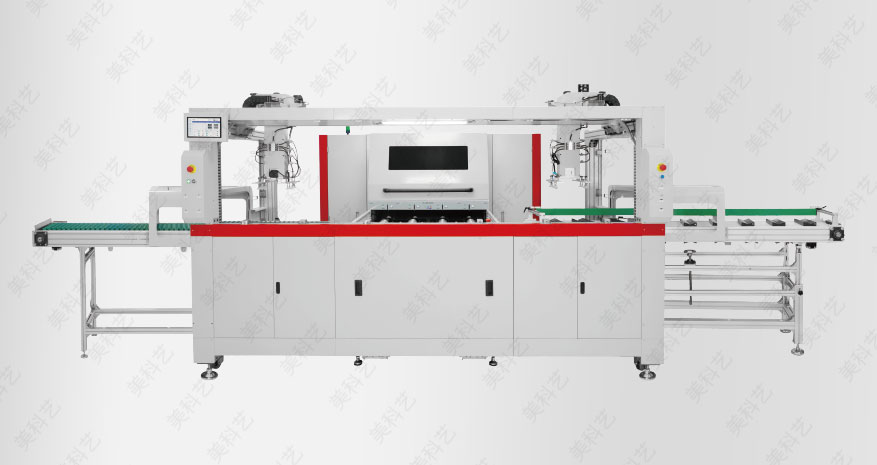

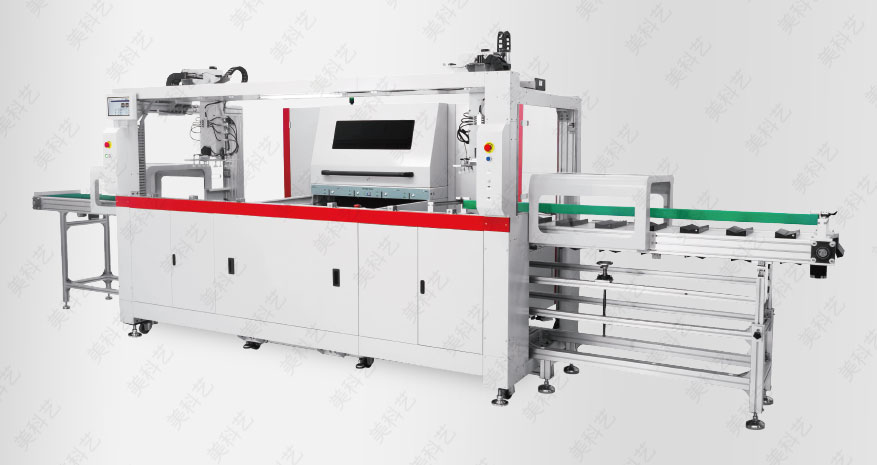

雙旋彩 TBK
圓柱體及圓錐體360°無縫旋轉直噴
市場稀缺機型，大批量生產首選！
? 雙打印引擎、四工位 ? 自動上料及下料
雙旋彩? TBK是最新一代的工業級360°無縫旋轉UV噴墨打印機，專為在瓶杯、圓管、金屬罐、紙筒、容器、圓柱體和圓錐體上直接打印而設計。高效率生產型雙旋彩TBK瓶杯直噴機配備了雙引擎四工位，并可實現圓柱體圓錐體的自動上下料，其強大的自動化生產能力，可大幅提高生產效率，縮短用戶的交貨周期。雙旋彩TBK可一次性打印預處理液、白墨、CMYK、淺墨、橙綠墨和光油，廣泛應用于金屬、塑料、玻璃、紙質和木質等材料。
雙旋彩 TBK
雙旋彩 TBK
雙旋彩 TBK
雙旋彩 TBK功能特性

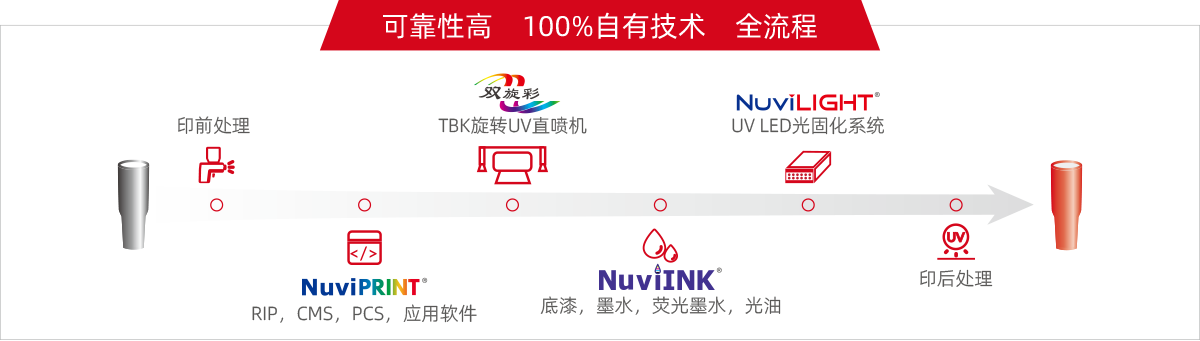

完整的無縫旋轉數碼打印系統
專為工業級裝飾及包裝印刷領域打造，100%自主研發制造，在十幾個工業級打印平臺上進行充分測試和整合。
提供全鏈供應及技術支持服務，涵蓋設備-軟件-耗材-工藝包-技術培訓的閉環生態，是真正的一站式打印解決方案。
成熟的旋轉打印算法和技術
美科藝的軟件研發團隊與打印機設計部門緊密合作，針對不同瓶體開發出最為適用的旋轉打印算法和技術，實現優質高效的圓柱體和圓錐體的打印生產。
旋轉打印 Pass 技術 (RPPM)
噴頭漸進排列技術
專為打印圓錐體和圓柱體而研發，確保高質量高速度的360°無縫旋轉打印。
墨點平衡轉換算法
實現在不同尺寸的圓瓶或圓杯上打印相同圖案時呈現一致的分辨率和相同的視覺效果。
墨點補償算法
避免圖像在圓錐體不同粗細部位產生變形，確保呈現卓越的視覺效果。
可變數據打印
支持打印條形碼、二維碼、文本、數字、圖形、日期、時間、序列號和照片圖像等可變數據。

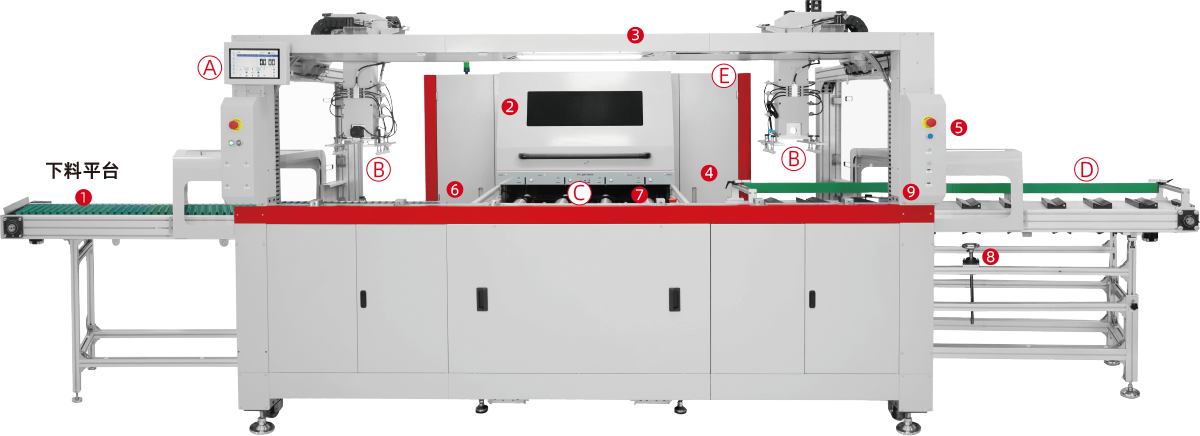

2) 穩固的框架結構滿足高速打印要求，鋼制雙導軌梁確保小車運行穩定。
3) 橫梁頂端配有兩條LED燈，機器正面安裝有透明亞克力罩，既便于觀察生產過程，又確保生產安全。（圖中未展示正面亞克力罩。）
4) 緊湊簡潔的自動噴頭維護系統可快速實現自動壓墨、刮墨和封蓋。采用電磁閥實現自動壓墨沖洗。
5) 機器左、中、右端，分別配有三個急停按鈕，確保操作安全。
6) 自動供墨系統配備了3升主墨罐。液位傳感器可監測、控制主墨罐或副墨罐墨水液位。
7) 白墨、彩墨和光油同時打印時，采用分段UV固化控制，呈現完美的亮光效果。與常規技術相比，打印生產率平均提高50% 以上。
8) 打印圓錐體時，根據錐度正負調節進料平臺的水平度，確保機械手吸盤平穩吸取打印材料。
9 ) 雙重監測系統實時監控待打印物是否就位。
A

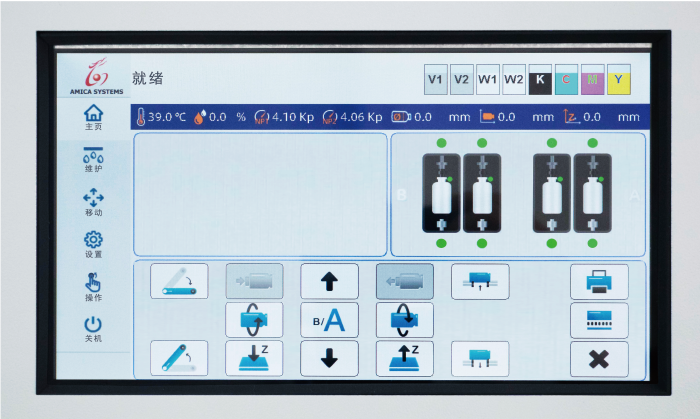

屏寬25.4厘米的10”彩色LCD觸摸屏提供主打印機及自動上下料模塊的控制，操作方便快捷。
B

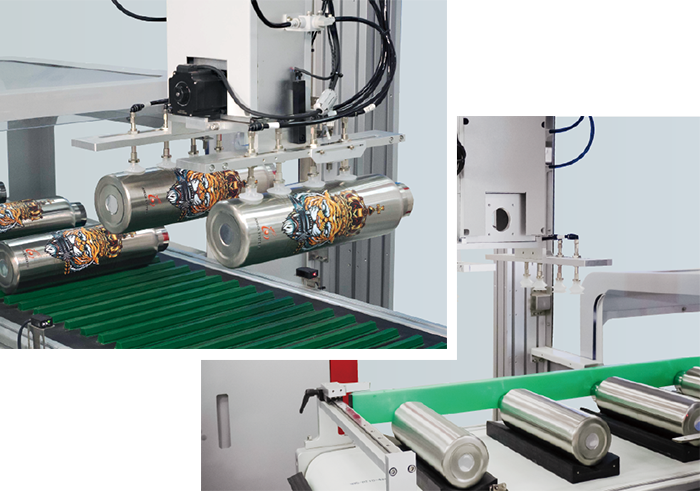

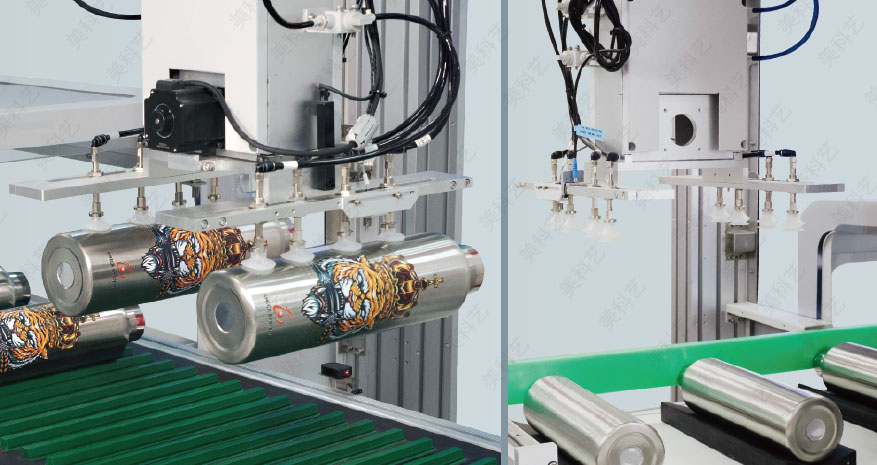

上、下料機械手各采用兩組共八個吸盤吸取打印材料。防撞控制確保機械手安全運行。
C

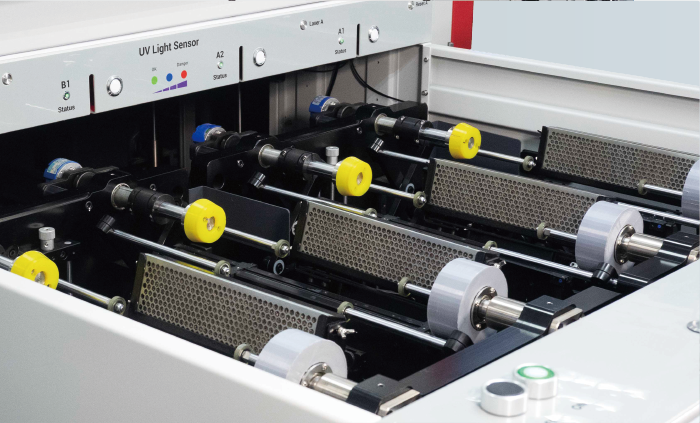

兩套打印引擎同時打印兩個物體。2x2四工位實現兩組待打印物交替連續上料、打印、固化和下料。
吸霧裝置：4個工位分別配備專屬吸墨霧及過濾裝置。
連接固定裝置：適配不同大小和形狀的圓柱體及圓錐體，可電動調節角度。具有電動頂瓶體和自動扶托功能。
角度校準：特殊校準技術確保處于不同工位的待打印圓錐形物體與水平線保持一致。
數據傳輸：光纖傳輸和超大量數據處理技術確保穩定、快速的數據傳輸。
D

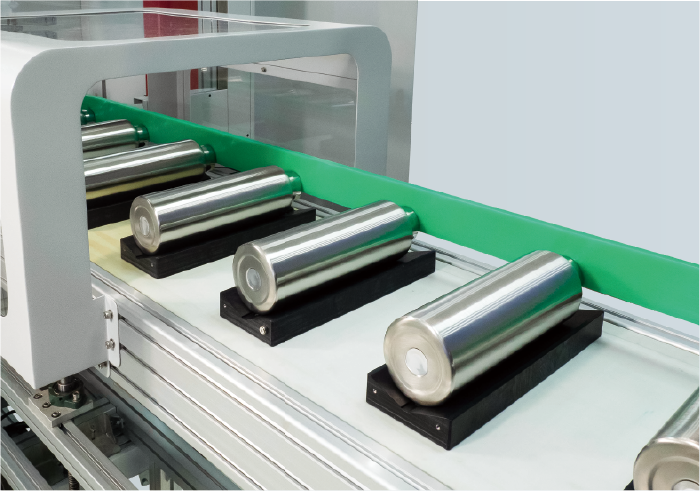

進料平臺安裝有多個固定基座和單側導板，確保準確地抓取打印材料。
E

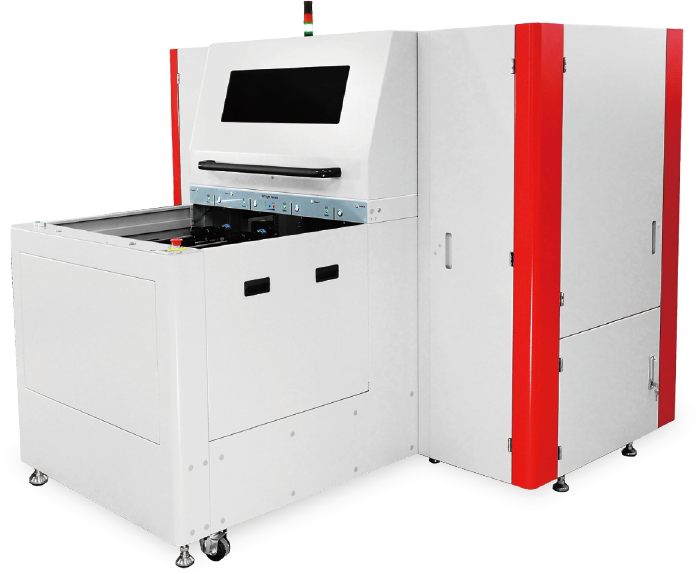

打印機主體，自動上下料模塊未展示。

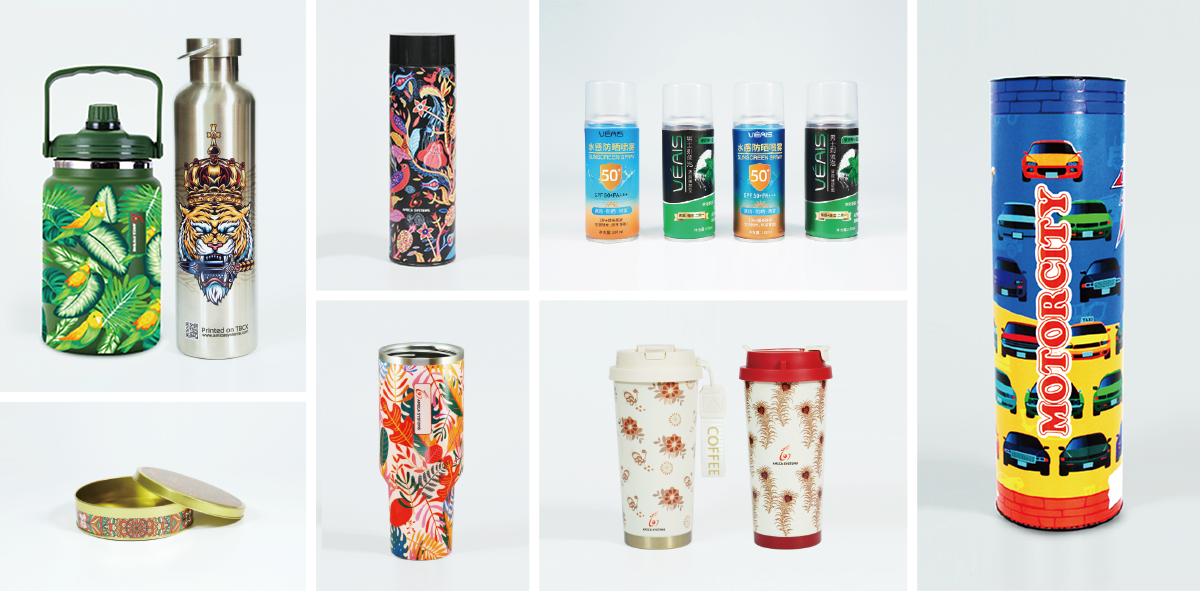

應用領域
裝飾： 保溫杯，車載杯，可樂杯，咖啡杯，錐形杯，玻璃杯等
包裝： 鋁罐，鐵罐，圓盒，容器，竹筒，紙筒等
技術參數
| 打印系統 |
DOD壓電灰度級噴頭 自動電壓和溫度控制 多重UV燈控制的UV-LED固化系統 |
|
| 供墨系統 |
UV可固化墨水 多達11個墨水通道 P + W + CMYK + LcLm + OrGr + V 每色3L主墨罐 自動供墨系統；智能負壓控制系統 |
|
| 介質類型 |

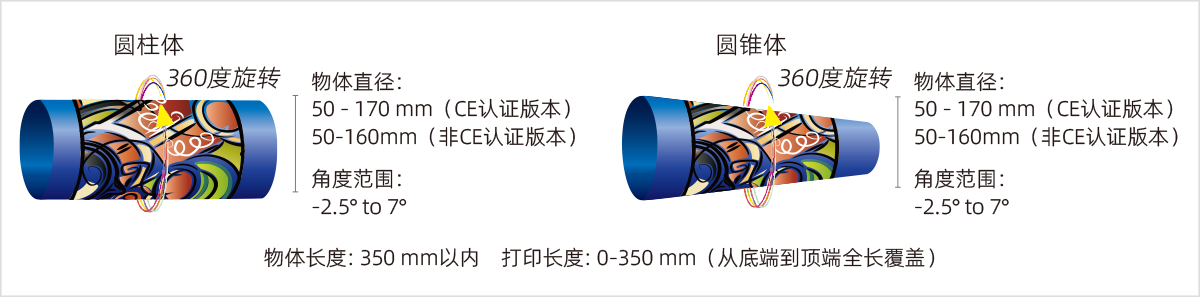

支持白、黑、彩色圓錐體及圓柱體 適用于金屬、紙質、塑料、木質和玻璃等材料 |
|
| 接口類型 |
千兆以太網接口 光纖傳輸數據接口 |
|
| RIP 及用戶界面 |
NuviPRINT? Bottle RIP軟件 10”彩色LCD觸摸屏 打印機控制軟件 (PCS) |
|
| 支持的文件格式 | 主流桌面設計文件格式，包括 JPEG, TIFF, PDF, EPS 和 DCS | |
| 操作環境 |
溫度: 16-28°C；濕度: 40-70% (推薦) 海拔: 1000 m以下 電源: 單相220 V±10% (50/60 Hz, AC); 25 A; 5500 W 氣源：0.5-0.8 mpa |
|
| 機器尺寸(長 × 寬 × 高) | 6534 × 2887 × 2136 mm | |
| 圓瓶直徑 | 圖像尺寸 | 打印顏色 | 600 × 900 dpi | 1200 × 900 dpi |
| 70 mm | 60 × 220 mm | CMYK | 451 | 360 |
| W + CMYK | 412 | 309 | ||
| W + CMYK + V | 365 | 265 | ||
| 73 mm | 170 × 229.3 mm | CMYK | 406 | 295 |
| W + CMYK | 360 | 252 | ||
| W + CMYK + V | 339 | 225 | ||
| 80 mm | 250 × 251.3 mm | CMYK | 355 | 243 |
| W + CMYK | 308 | 215 | ||
| W + CMYK + V | 292 | 197 |
* 打印效率因打印圖像尺寸，分辨率，顏色模式等因素變化而變化。
* 打印效率包含自動上料及自動下料的時間。
應用軟件

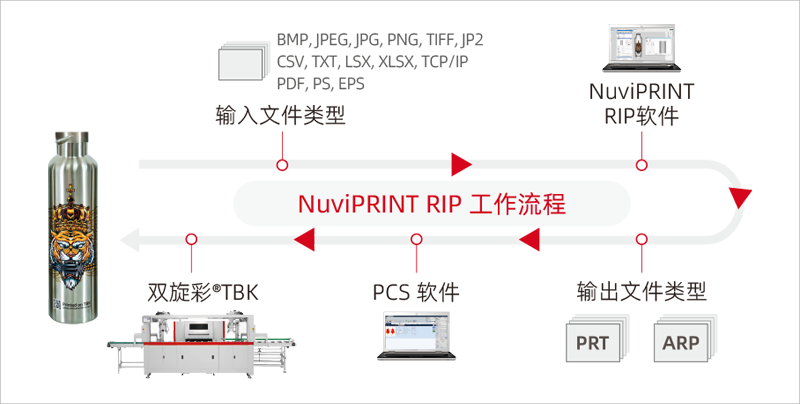

NuviPRINT RIP工作軟件無縫連接后續打印機控制軟件，極大簡化工作流程。它具有良好的擴展性，提供多種可選模塊，如可變數據打?。╒DP）和墨水成本預估等。支持直接輸入圖像文件，矢量文件和可變數據文件。
|
NuviPRINT? Bottle RIP軟件
打印機控制軟件 - PCS
|
|
配套墨水
如果您正在尋找一款可打鮮艷圖像并能用于廣泛打印材料的墨水， NuviINK? 將能滿足您的需求！
搭配理光噴頭使用：
