TSDX
工業級裁片/ 服裝數碼直噴機

TSDX 作為一款裁片/ 服裝直噴機，可實現穩定、可靠且令您滿意的打印質量。TSDX配備高精、高速工業級DOD 壓電式灰度噴頭，無縫銜接于專業ColorPRINT RIP 及色彩管理軟件，融合先進的白墨打印技術，無論面料顏色深淺，均可輕松呈現逼真的色彩和豐富的細節。

TSDX既可配置單個大尺寸打印平臺，用于大尺寸裁片的打印，有效拓展應用范圍；又可搭載多種規格的雙打印平臺，實現兩件裁片/ 服裝同時打印，大幅提高生產效率。TSDX省去了投資大型數碼印花設備的昂貴成本，同時滿足裁片和服裝直噴印花，實現一機多用，助您贏得更多生意機會。

作為昂貴的絲網印刷及熱轉印的替代品，TSDX數碼直噴機是經濟的裁片/ 服裝裝飾解決方案，可滿足中、短版裁片印花的應用需求。無論是傳統的服裝生產打樣，還是時尚創意公司的個性化服裝生產，TSDX均能輕松應對，是您拓展業務和降低成本的理想選擇。

單/ 雙打印平臺
水性墨水，CMYK + 白墨
最大打印尺寸1100mm × 800mm
最高1200 × 900dpi

TSDX
TSDX
TSDX
TSDX

功能特性

跨學科技術相融合傳達理想的打印質量

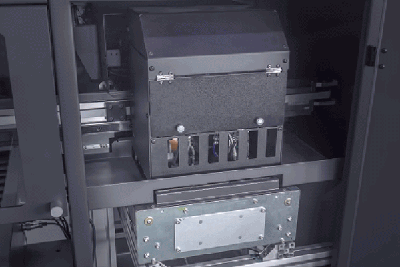

高性能、持久性的交流伺服電機控制噴頭小車的運動。高精度旋轉編碼器可確保精確進紙。
TSDX可提供企業標識的專色打印; CMYK 加白墨可打印高質量圖像，分辨率高達1200×900dpi 。

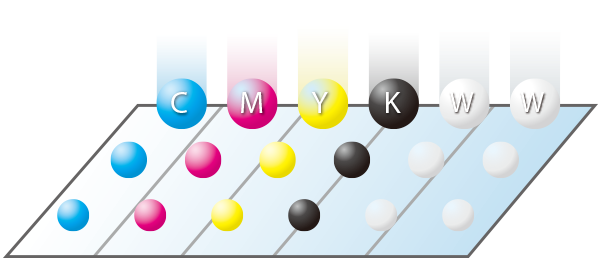

美科藝的VDS（可變墨滴尺寸）控制技術將多級墨滴尺寸噴頭控制與ColorPRINT RIP 軟件相結合，令打印的圖像更銳利，漸變更平滑。

可變墨滴尺寸控制

白墨打印功能提升打印能力，拓寬營業范圍

應用高密度白墨打印，TSDX可在深色面料上打印出鮮艷、生動的色彩。TSDX的白墨循環系統令白墨保持良好的混合狀態，從而確保可靠一致的打印效果。
配合專業的ColorPRINT T - shirt RIP軟件，TSDX可應用于彩色底材全打白、非圖像區域的白色填充打印及作為專色的白色打印。

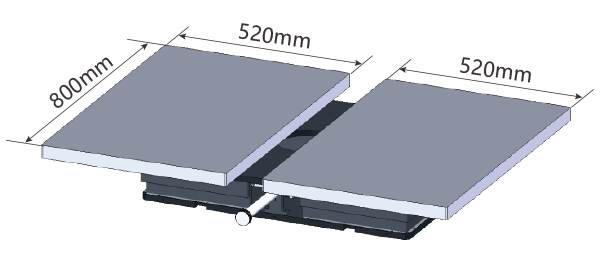

多樣化的平臺配置滿足不同市場應用需求
TSDX提供多樣化的平臺配置，用戶可選擇不同的平臺尺寸和平臺數量，再加上靈活的平臺高度調節范圍，滿足多種市場應用需求，有效拓寬盈利渠道。我們既有滿足裁片直噴的大尺寸平臺和中等尺寸平臺，也有滿足服裝直噴的多種規格的小平臺。單平臺設計滿足大尺寸的裁片打印，省去了投資大型印花設備的昂貴成本，并提高了生產的靈活性；雙平臺設計實現兩件裁片/ 服裝同時打印，大大提高生產效率。所有平臺的高度調節范圍達0 - 25mm，輕松滿足厚型面料的裁片或諸如衛衣類的服裝打印需求。

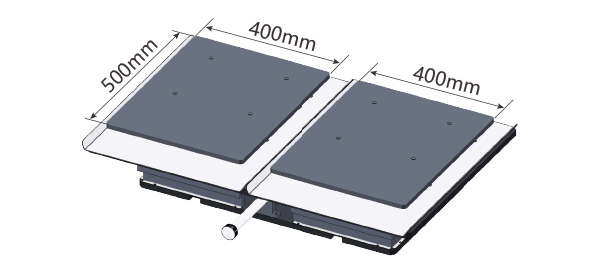

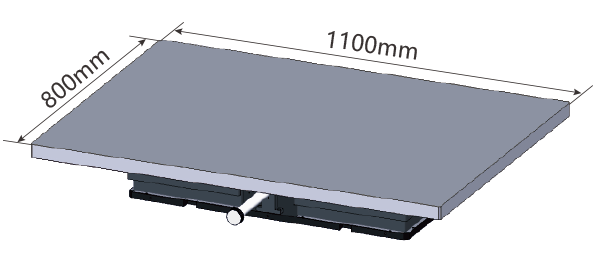

大尺寸的裁片打印平臺（二選一）	中等尺寸的裁片打印平臺（二選一）	較小尺寸的服裝打印平臺（選配）*
* 服裝打印平臺提供 3 種選配尺寸：400mm × 500mm 、350mm× 400mm 和 260mm × 350mm。

特點

配備數字壓力表的智能負壓控制系統確保噴頭在最高點火頻率下實現高質量打印。

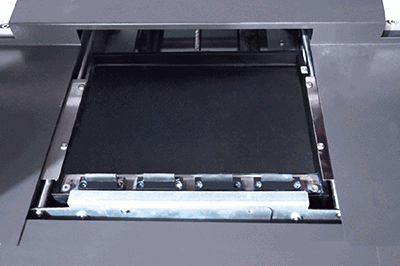

自動噴頭維護系統采用一體化結構設計，小巧緊湊，可實現壓墨、刮墨和清洗等關鍵噴頭維護環節。

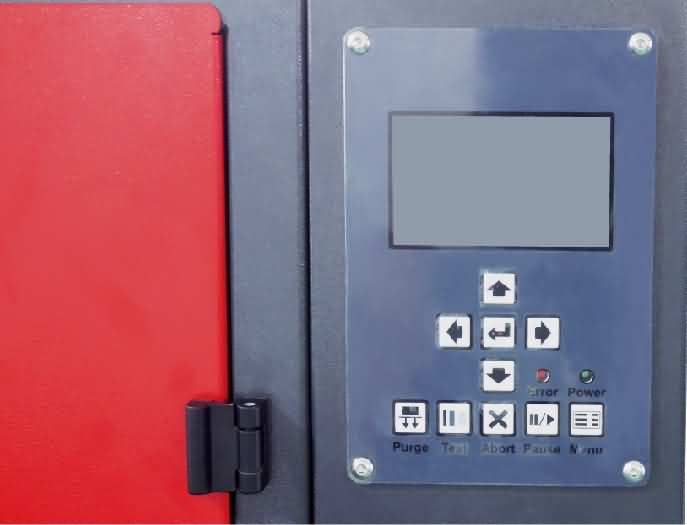

彩色 LCD 控制面板界面友好、操作方便，提供打印機狀態信息和在線 / 離線打印控制。

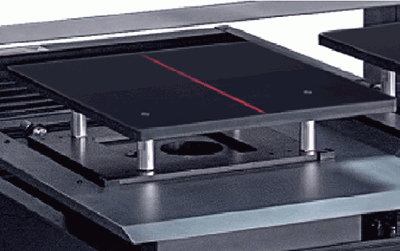

定位傳感器可準確指示打印平臺的中線位置，以便將裁片/ 服裝快速定位。

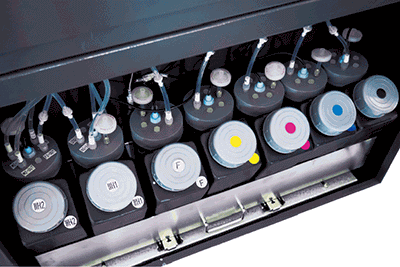

1L 大容量墨罐配備液位傳感器，可實現缺墨報警。

應用領域

家紡軟裝：窗簾、內飾織物、燈罩、桌布等

服裝服飾：時裝、運動裝、泳衣、夾克衫等

柔性標識：旗幟、橫幅、室內裝飾畫、掛毯、錦旗、POP展示、展覽展示等

技術參數

打印系統	DOD壓電式灰度級噴頭自動電壓和溫度控制

供墨系統	水性顏料墨水各色主墨罐容量均為1L CMYK、白墨自動供墨系統 負壓控制系統

支持格式	流行桌面文件格式，如JPEG、TIFF、PDF、EPS 和 DCS

操作環境	溫度: 16-28° C (61-82° F ) 濕度: 40-70% ( 推薦 ) 海拔: 1000m 以下電源: 單相 220V±10% (50/ 60Hz, AC) 最大 4.5A；1000W

介質類型	打印厚度：最大 25mm 介質類型：棉、滌綸、棉 - 滌混紡面料淺色/ 深色裁片/ 服裝

噴頭維護系統	自動噴頭維護系統，實現噴頭自動壓墨、刮墨和清洗

RIP及用戶界面	專業 ColorPRINT T-shirt RIP 軟件彩色 LCD 控制面板打印機控制軟件 (PCS)

接口類型	高速以太網 (1000Mbps)

打印效率

噴頭型號		MH5421
噴頭數量		4
顏色		CMYK+W+W (0.5×1×4 +2W)
打印效率 (單位：件/ 小時)	1200 × 600dpi, 4 pass+ 白色布料	28^①	56^②
	1200 × 900dpi, 6 pass+ 深色布料	11^①	22^②
打印平臺數量		1	2
最大打印尺寸（W × D）		1100mm × 800mm	520mm × 800mm (標準) 400mm × 500mm (選配1) 350mm × 400mm (選配2) 260mm × 350mm (選配3)
打印平臺尺寸（W × D）		1100mm × 800mm	520mm × 800mm (標準) 400mm × 500mm (選配1) 350mm × 400mm (選配2) 260mm × 350mm (選配3)
機身尺寸（W × D × H）		2655mm × 1903mm × 1705mm

① 單平臺的打印效率是基于尺寸為 1100mm × 800mm 的圖片計算而得。

② 雙平臺的打印效率是基于尺寸為 520mm × 800mm 的圖片計算而得。

應用軟件

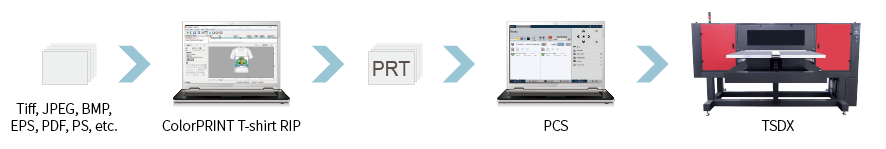

工作流程

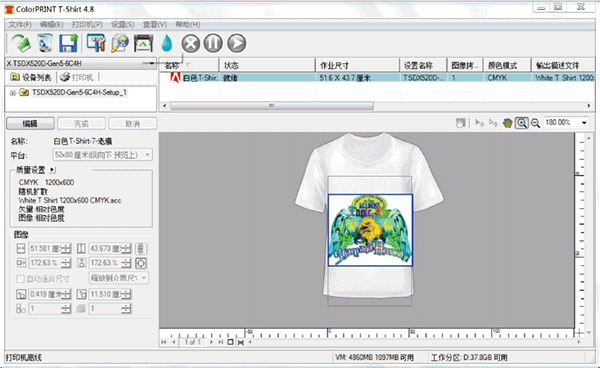

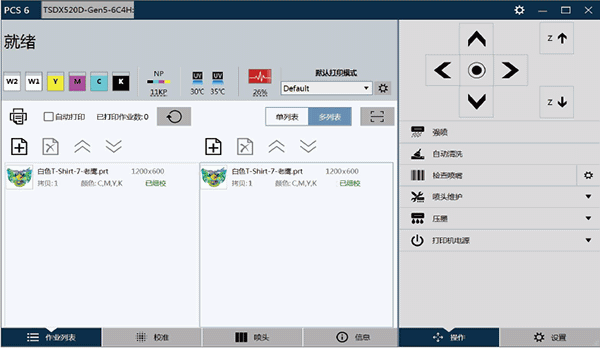

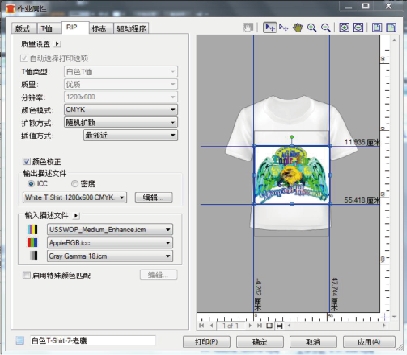

裁片/ 服裝打印專用RIP軟件 (ColorPRINT T-shirt)		打印機控制軟件 (PCS)

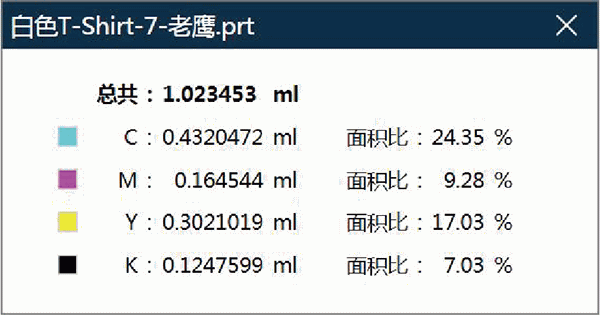

主界面支持直觀預覽功能支持3種裁片/ T恤打印模式可在同一視圖中設置多種基本參數 ICC 色彩管理裁片/ T恤模板和參考線自動白墨收縮功能		交互控制打印機、監測打印機狀態，并設置打印機選項 發送打印、終止、暫停、繼續及重置的作業控制命令單/ 雙打印平臺設置環形打印噴頭校準，水平校準 內置墨量估算裝置，提前計算每項打印作業的墨水消耗
