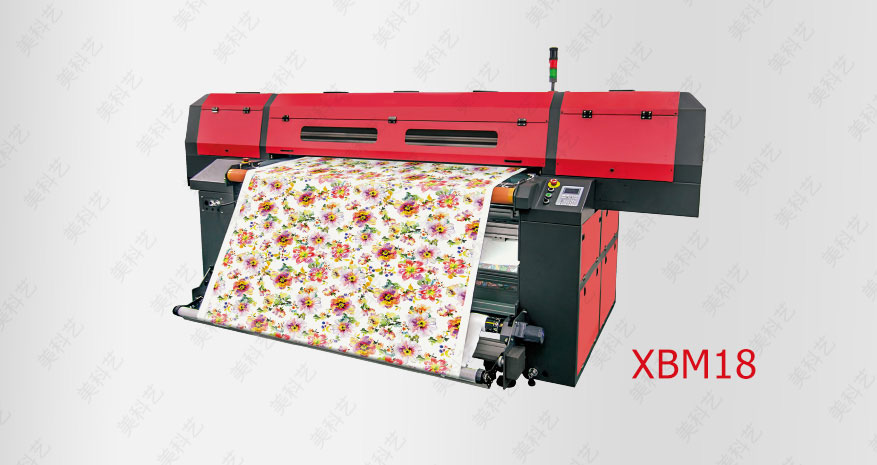

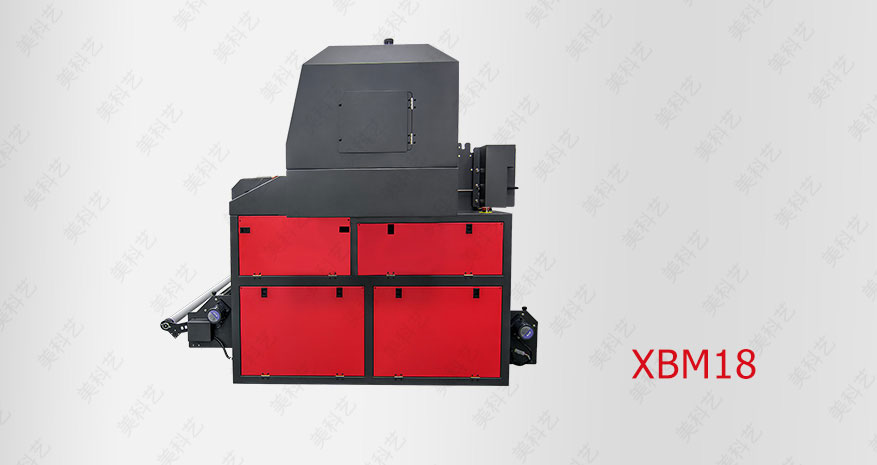

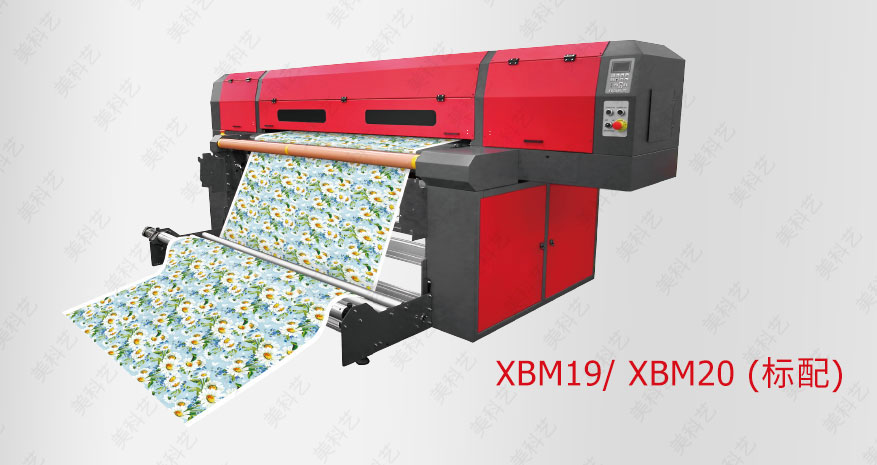

XBM18/ XBM19/ XBM20
工業級噴墨印花機

XBM 系列是一款經濟、高效且環保的工業級高速噴墨印花機，包含 XBM18、XBM19 和 XBM20 三個型號。與傳統印花機相比較， XBM 系列印花機無顏色數量限制，不需要制網或轉筒，無需分色，沒有最低起印量的要求，可輕松噴印復雜的設計圖案。

作為一款可兼容水性染料和顏料墨水的機器， XBM 系列印花機不僅適用于人造纖維噴印，而且適用于天然纖維噴印。數碼印花產品因其良好的耐摩性、耐洗性和色牢度，而被廣泛應用于服裝服飾、家紡軟裝和柔性標識行業。XBM 系列印花機是滿足您日益增長的打樣及中短版數碼印花生產需求的理想選擇。

線性打印速度高達64.6米/ 小時
水性染料、顏料墨水
支持打印棉、滌棉、麻、滌綸、尼龍、絲綢、羊毛等

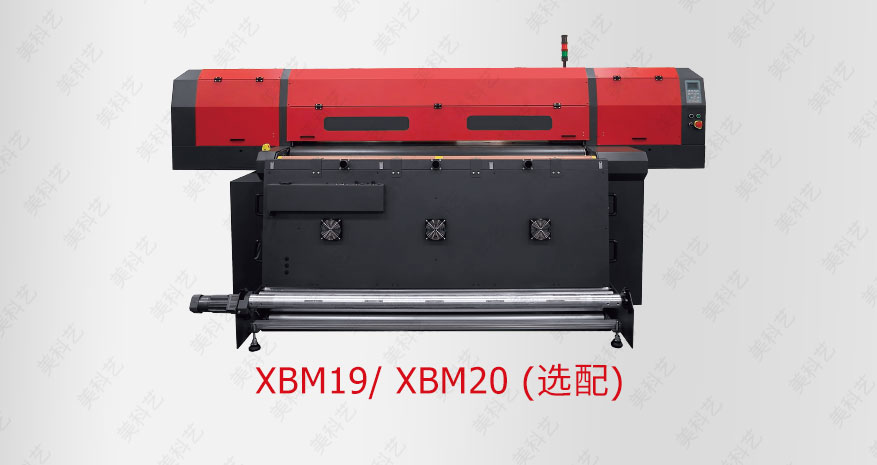

XBM18/ XBM19/ XBM20
XBM18/ XBM19/ XBM20
XBM18/ XBM19/ XBM20
XBM18/ XBM19/ XBM20

功能特性

特點:

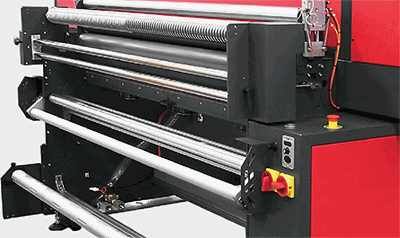

	精確的收放卷系統 根據不同織物的厚度和彈性以及卷筒的直徑，收放卷系統準確地控制收放卷張力和收放速度以保持走布平直。

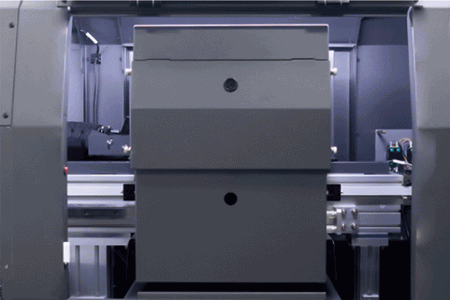

	噴頭自動維護系統 噴頭自動維護系統采用一體化結構設計，小巧緊湊，可實現自動壓墨、刮墨和保濕，無需人工維護。

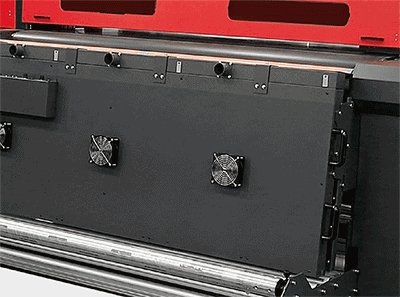

	烘干系統（選配）烘干系統由 IR 烘干模塊及墨霧抽吸裝置組成，可實現良好的墨水吸附，有效確保收卷前織物烘干。IR 烘干模塊性能穩定，輻射效能高，可快速升溫，為您呈現均勻的加熱效果。墨霧抽吸裝置可優化機器內部環境，輕松實現清晰無濁的圖像打印。烘干系統可向外打開，方便查看織物印花效果。

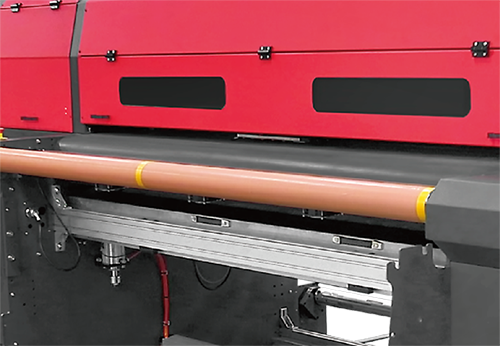

導帶傳送系統
導帶傳送系統確?？椢镞M料平整、連續，實現高質量打印。其中包含的導帶膠增強織物在導帶上的平整度，即使是彈性較大的織物也可實現理想打印效果。

內置導帶烘干裝置，確保加熱管的溫度可被準確設定在 25℃至 50℃之間，從而使導帶膠處在穩定的工作狀態。導帶烘干裝置可手動拉出，便于維護。

導帶清洗模塊連續刷洗導帶上殘留的織物和墨水，有效清除導帶上的水分。導帶清洗模塊采用可拉出式設計，方便維護。

導帶傳送系統


采用前拉式設計的XBM19導帶清洗模塊	采用側拉式設計的XBM20導帶清洗模塊

無縫打印重復圖案

重復拼接印花圖案 您只需添加一個獨立印花圖案至 ColorPRINT 軟件中，而不必創建包含許多重復圖案的大文件。ColorPRINT 軟件還提供豐富的設置用于調整重復圖案，例如間隔尺寸，鏡像方式以及單排、多排或斜紋排列的控制。

無縫打印重復圖案 ColorPRINT 軟件不僅可 RIP 包含很多重復圖案的整體文件，獲得理想打印質量；也可僅 RIP 單個重復圖案，獲得快速的 RIP 速度。采用 halftone算法，ColorPRINT 軟件可消除重復圖案間的接縫。PCS（打印機控制軟件）可自動復制只包含單個重復圖案的 RIP 后數據實現打印，并適應待打印介質的長度及寬度。

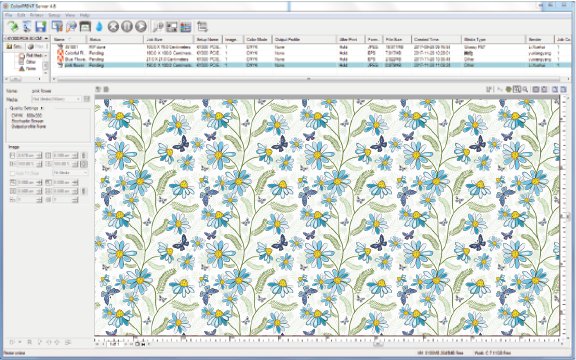

ColorPRINT-主界面

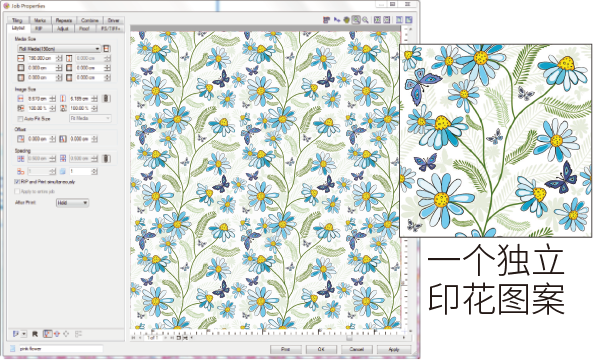

ColorPRINT-重復拼接

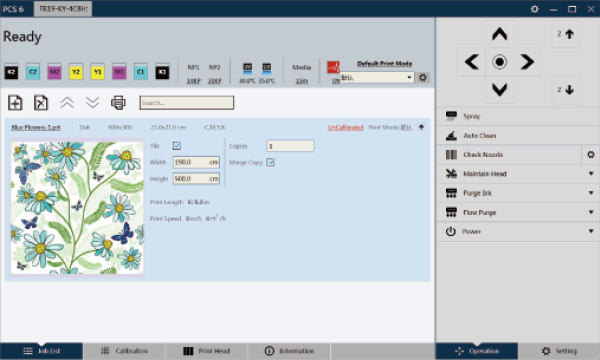

PCS-主界面

VDS 控制技術和灰度打印 XBM 系列印花機支持 8 色打印和灰度打印，美科藝的 VDS（可變墨滴尺寸）控制技術結合多級墨滴控制和 ColorPRINT RIP 軟件，可打印細膩的皮膚色調、平滑的漸變、清晰銳利的小字和線條，讓您收獲高質量的最終印品。

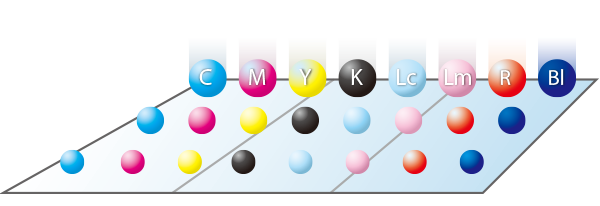

	包含灰度及淺色打印的8色打印技術
先進的 Degas 系統實現穩定打印由于壓電晶體反復地被加壓和減壓，難以避免地會導致墨水內氣體的聚積。XBM 系列采用中空纖維隔膜 Degas 系統，能有效阻止影響噴嘴性能的氣泡的形成，從而獲得穩定可靠的打印質量。
	Degas 系統
高度集成的噴頭小車

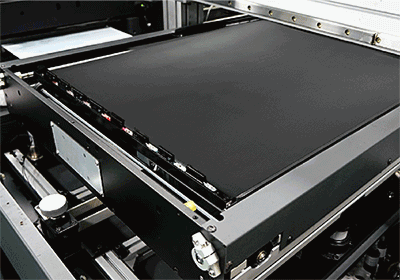

負壓控制系統 配備數字壓力表的智能負壓控制系統確保噴頭在最高點火頻率下實現高質量打印。自動噴頭防撞機構緊急情況下及時停止運動的噴頭小車，有效保證噴頭安全。（選配）噴頭保濕裝置保濕裝置向噴頭連續噴射大量凈化后的水蒸汽，防止打印中噴嘴發生堵塞。（選配）墨霧收集裝置收集打印中產生的墨霧，呈現高品質的打印圖像。（選配）
	負壓控制系統

應用領域

家紡軟裝：窗簾、內飾織物、燈罩、桌布等

服裝服飾：時裝、運動裝、泳衣、夾克衫等

柔性標識：旗幟、橫幅、室內裝飾畫、掛毯、錦旗、POP展示、展覽展示等

技術參數

打印技術	DOD微壓電噴墨打印技術

噴頭	2或4個Kyocera噴頭；4、6或8個MH5421噴頭

噴頭控制	自動電壓和溫度控制針對灰度打印的可變墨滴尺寸控制自動噴頭維護系統

打印效率* (線性速度)	XBM18: 600 × 600dpi: 64.6m/ hr. 600 × 900dpi: 42.7m/ hr. 600 × 1200dpi: 32.3m/ hr. XBM19/ XBM20: 600 × 600dpi: 62m/ hr. 600 × 900dpi: 41m/ hr. 600 × 1200dpi: 31m/ hr.

織物處理	Z軸高度：	最高10mm；Z軸高度電動調節裝置（XBM19/ XBM20）
	收放卷：	卷對卷，自動收放卷系統
	傳送系統：	傳送織物的導帶；自動導帶清洗系統；自動導帶烘干系統
	烘干系統：	IR烘干模塊及墨霧抽吸裝置（XBM19/ XBM20選配）
	最大織物寬度：	1800mm (XBM18)；1880mm (XBM19)；1950mm (XBM20)
	最大打印寬度：	1800mm (XBM18)；1880mm (XBM19)；1950mm (XBM20)
	最大卷筒直徑：	300mm
	卷筒芯內徑：	76mm
	最大卷筒重量：	60kg

織物種類	棉、滌棉、麻、滌綸、尼龍、絲綢和羊毛織物

墨水	墨水種類：	分散性、酸性或活性染料水性墨水；水性顏料墨水
	顏色數量：	4色、 6色或8色
	顏色模式：	CMYK; (CMYK) x 2; CMYKRB; CMYKOrB; CMYKLcLm; CMYKLcLmRB; CMYKLcLmRG; CMYKOrGrayRB; CMYK+ S1 S2 S3 S4
	供墨系統：	自動供墨系統；負壓控制系統；Degas 系統
	主墨罐容量：	每色3L

RIP及控制軟件	ColorPRINT RIP 軟件；打印機控制軟件（PCS）

操作環境	溫度：	16-28°C (61-82°F)
	相對濕度：	40-60% (推薦)
	海拔：	1000m 以下

電源要求	頻率：	50/60Hz
	電壓：	230V±10%
	功率：	7.0 KW/ 32A （不包含烘干系統）

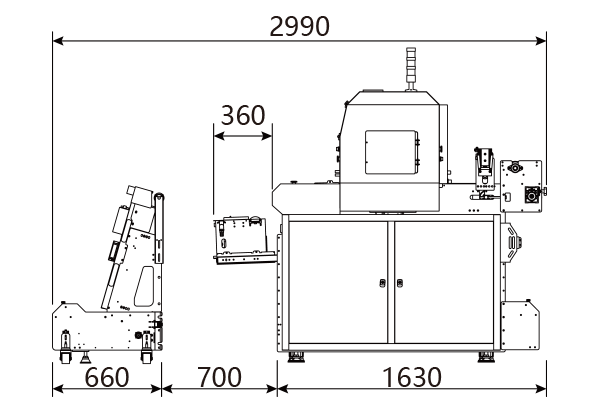

機器尺寸 (W × D × H)	XBM18: 3540mm × 2030mm × 1524mm XBM19: 3790mm × 2290mm × 1900mm (工作狀態); 3790mm × 2990mm × 1900mm (維護狀態) XBM20: 3790mm × 2355mm × 1900mm (工作狀態); 5890mm × 2355mm × 1900mm (維護狀態)

* 打印效率會有±10%的浮動范圍，同時會因噴頭型號和數量的差別而不同。

應用軟件

ColorPRINT


主界面	打印質量設置

ColorPRINT 是專門針對工業級噴墨打印應用設計開發而成的專業 RIP 軟件。ColorPRINT 提供快速的 RIP，可靠高效的打印生產以及精簡的工作流程，可為用戶輕松呈現平滑的漸變、生動的圖像和邊緣清晰銳利的小字號文本。ICC 顏色管理流程確保生動、逼真的顏色輸出。ColorPRINT 提供的 ColorPRINT PS 和 ColorPRINT Server 兩個版本分別滿足中等規模用戶和大規模用戶的不同需求。
